Вопросы и ответы / FAQ

Часто задаваемые вопросы по инверторам и системам бесперебойного питания:

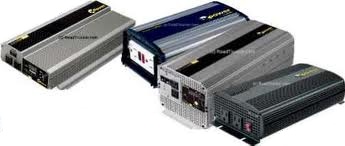

Что такое инвертор?


   Инвертор - это преобразователь постоянного тока в переменный (220 вольт). Источниками постоянного тока  могут быть аккумуляторные батареи (АКБ) либо альтернативные источники энергии.
   Инвертор использует энергию подключенных к нему аккумуляторных батарей. Для заряда АКБ используется зарядное устройство (ЗУ) либо самого инвертора, либо внешнее ЗУ, которое питается от городской сети.
   В автономных системах с использованием альтернативных источников энергии АКБ заряжается от солнечных панелей, ветрогенератора или микро-гидростанции.

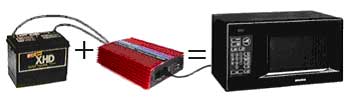

Для чего нужен инвертор?

   Самое простое и распространенное применение инвертора – это использование его в качестве источника резервного или автономного питания. Подключив инвертор к аккумуляторной батарее (12, 24, 48 V DC), на выходе получите переменное напряжение 220 В.


С помощью инвертора можно запитать от аккумулятора практически любой прибор домашней бытовой техники: освещение, системы тепло- и водоснабжения, различная кухонная электротехника, электроинструменты, холодильник, компьютер, телевизор, сигнализация, видеонаблюдение и прочие критические нагрузки.

Что такое система бесперебойного питания?


   Система бесперебойного питания – это ряд электрических устройств, соединенных в одну схему, что позволяет поддерживать энергосистему частного дома или коммерческого предприятия (работу бытовых приборов, освещения, отопления, сигнализации и т.п.) в работоспособном состоянии при сбоях в электросети, скачках напряжения или отключениях электроэнергии. Система состоит из инвертора, аккумуляторных батарей, контроллера и сопутствующей электроники. Благодаря системе бесперебойного питания энергосистема объекта сможет функционировать в полностью автономном режиме. Система не требует обслуживания и идеально подходит для всех домохозяйств.

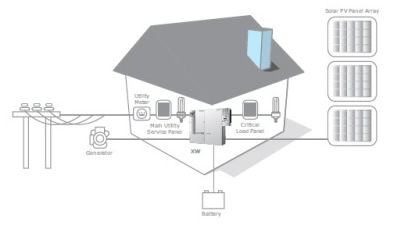

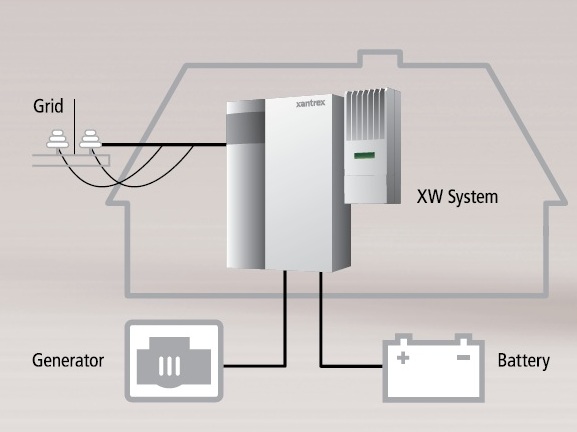

Как работает система бесперебойного питания?

   В случае отключения внешней сети, все электроприборы, подключенные к системе бесперебойного питания, автоматически перейдут на питание от аккумуляторных батарей через инвертор. После возобновления подачи электричества встроенное или внешнее зарядное устройство системы произведет автоматическую зарядку аккумуляторов.

Какие бывают системы бесперебойного питания?

Все системы условно делятся на три вида:

  1.    Мощностью до 2 кВт. В основном используются для обеспечения бесперебойной работы маломощных нагрузок: различные котлы отопления и циркуляционные насосы систем отопления. Установка такой системы не позволит дому замерзнуть в мороз при отключениях городской сети.
  2.    Однофазные мощностью до 18 кВт. Используются для обеспечения бесперебойной работы всех однофазных электроприборов в частном доме или коттедже. Накопленная в АКБ электроэнергия может обеспечить автономность вплоть до нескольких суток, что довольно актуально в наше время.
  3.    Трехфазные мощностью до 36 кВт. Системы такого рода способны обеспечить надежное и бесперебойное питание не только коттеджей, но и небольших коммерческих предприятий: магазин, офис, кафе, ресторан и прочие.

   Любая из этих трех систем может быть с легкостью интегрирована в уже существующую систему электрификации объекта без существенных ее изменений.

Что такое система автономного питания?

   Автономной системой называется система, не имеющая подключения к городской сети. Питание в данном случае производится от дизель-/бензогенераторной установки и/или альтернативного источника электроэнергии (солнечные панели, ветрогенератор и микро-гидроэлектростанции).

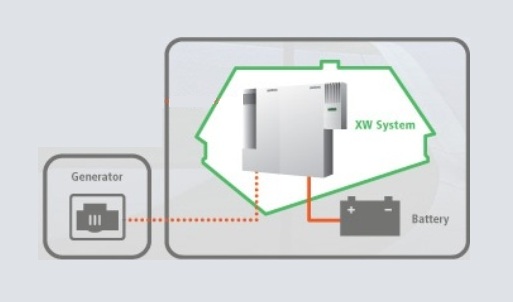

Как работает система автономного питания с генератором?


   Автономная система с генератором работает в циклическом режиме: аккумулятор – генератор. В зависимости от емкости АКБ и среднечасовой мощности потребления цикл заряд-разряд может быть раз или два в сутки. По сравнению с использованием одного генератора, применение инверторной системы сокращает время работы генератора в 2-5 раз, что приводит к существенной экономии топлива.

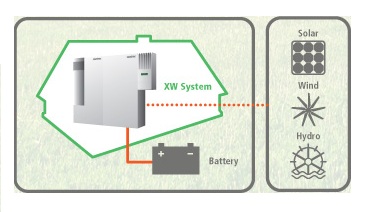

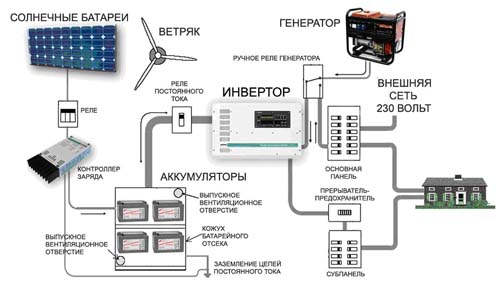

Как работает система автономного питания с альтернативным источником энергии?



   Альтернативный источник энергии (солнечные панели, ветрогенератор и микро-гидроэлектростанции) вырабатывает определенное количество электроэнергии, что посредством инвертора транслируется в нагрузки дома. Если генерируемой мощности не хватает, инвертор черпает недостающую энергию с АКБ. Когда потребление ниже генерации происходит зарядка батареи.

Инвертор или генератор?

Инверторная система является выгодной альтернативой генератору.

Основные преимущества инверторных систем перед генератором:

  • Абсолютно бесшумны;
  • Отсутствие паузы в энергоснабжении дома при переходе на резерв;
  • Просты и надежны в эксплуатации;
  • Малые габариты, простота в инсталляции
  • Отсутствие выхлопа и дозаправки топливом;
  • Не требуют технического обслуживания;
  • Более высокая надежность включения, особенно в зимний период
  • Имеют высокую эффективность (КПД до 96%);
  • Высокая способность к перегрузкам  (2 -крат);

Какие основные характеристики инверторов?

Основные характеристики инвертора, на которые стоит обращать внимание:

  1.    Номинальная мощность (кВт) – определяет, какая суммарная мощность нагрузок может постоянно питаться от данного инвертора.
  2.    Пиковая (максимальная) мощность (кВт) – определяет, какой максимальный пик мощности может выдержать инвертор во время работы от АКБ. Такие устройства, как электродвигатели, компрессоры или насосы имеют стартовую мощность, которая в 2-5 раз выше их номинального потребления.
  3.    Форма волны переменного тока – характеристика, которая определяет качество инвертора. Качественный инвертор должен иметь гладкую синусоидальную форму волны.
  4.    Сила тока зарядного устройства – определяет, какую максимальную емкость АКБ может заряжать ЗУ.
  5.    Возможность заряжать различные типы АКБ. Например, герметичные и открытые АКБ имеют существенные отличия в напряжениях различных стадий заряда.
  6.    Наличие температурного датчика для корректировки напряжения заряда в зависимости от окружающей температуры. При холоде напряжение заряда должно быть выше, при жаре – наоборот ниже. Если не происходит такая компенсация, то дорогостоящие АКБ могут недозаряжаться или перезаряжаться, что приведет к их преждевременному выходу из строя.
  7.    Наличие спящего режима – способность инвертора переходить в экономный режим при отсутствии нагрузок, и «просыпаться» при включении нагрузки. В спящем режиме собственное потребление инвертора в несколько раз ниже, чем в рабочем. Это особенно важно в автономных системах, где данная характеристика может довольно существенным образом повлиять на время автономной работы всей системы.
  8.    Наличие встроенного реле переключения – означает, что инвертор может автоматически «подхватить» питание нагрузок при пропадании внешней сети. Инвертор без реле имеет только «выходящую» линию переменного тока, к которой подключаются нагрузки, питаемые от АКБ. Инвертор с реле имеет «входящую» и «выходящую» линии. К входу подключена внешняя сеть, которая транслируется на нагрузки через реле. В момент пропадания внешней сети срабатывает реле и нагрузки переходят на питание от АКБ.

Какая мощность инвертора мне нужна?

   Чтобы включить небольшой телевизор или портативный компьютер от автомобильного аккумулятора, будет достаточно иметь инвертор до 500 Вт.

   Если же говорить о системах резервного питания дома, то параметр мощности инвертора будет зависеть от потребляемой мощности приборов, которые будут работать в Вашей сети от аккумуляторных батарей. Если будут использоваться только осветительные приборы и телевизор, то можно обойтись инвертором до 1,0. Если же Вы планируете включать через инвертор большую часть освещения и большинство бытовых приборов в доме, то Вам будет необходим инвертор 3,0 кВт и выше.

   Необходимо сначала посчитать суммарную мощность приборов, которые Вы хотите подключить к инвертору. Потребляемая мощность прибора обычно указана на самом приборе или в руководстве по эксплуатации (раздел технические характеристики). Рекомендуется использование инвертора как минимум на 20-30% большей мощности, чем самая большая мощность потребления, которую Вы насчитали.

   Как правило, при установке системы бесперебойного питания к ней подключаются не все нагрузки, а только самые критичные: освещение, котельное оборудование, ворота, скважина, очистка воды, охрана и т.п.

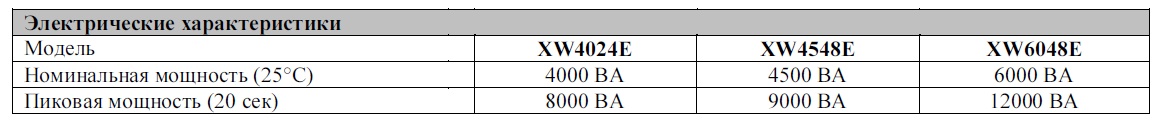

Что значит выходная мощность и пиковая мощность?

   Обычно все, что содержит в себе электродвигатель (например, холодильник или насос отопления), имеют так называемую «пусковую» мощность, которая может быть значительно выше, чем номинальная мощность инвертора. Пусковая мощность – это та мощность, которая потребуется для запуска прибора. Обычно такая мощность требуется на короткое время до нескольких секунд, после чего прибор переходит в режим обычного потребления (выходная мощность).

   Пиковая мощность, указанная в характеристиках инвертора, дает представление, сможет ли инвертор запустить подключаемый к нему прибор. Обычно инверторы имеют пиковую пусковую мощность в 1.5-2 раза больше номинальной.

Какие лучше использовать аккумуляторные батареи?

   Все аккумуляторные батареи делятся на два больших класса: глубокого цикла и стартерные. В системах бесперебойного питания коттеджей необходимо использовать батареи глубокого цикла, что способны переносить длительные разряды.
      Все АКБ глубокого цикла делятся на следующие типы:
   1. Герметичные (VRLA):
      - GEL – с электролитом в гелеобразном состоянии,
      - AGM – самые распространенные герметичные АКБ.
   2. Открытые (Flooded).
   Герметичные АКБ не требуют сервиса и их можно устанавливать практически в любых помещениях. Их эксплуатационные характеристики несколько слабее: их не рекомендуется разряжать «в ноль» и оставлять разряженными долгое время. Среднее количество циклов полного разряда – около 250-350.
   Открытые АКБ требуют периодической проверки электролита и долива дистиллята. Устанавливаются только в вентилируемых помещениях. Эти батареи намного более выносливы и могут быть подвержены процессу выравнивания, во время которого они восстанавливаются до их начального состояния. Среднее количество циклов полного разряда может доходить до 2000.
   В системах бесперебойного питания не рекомендуется использовать стартерные (автомобильные) АКБ.

Какая емкость аккумуляторных батарей нужна для системы бесперебойного питания дома?

Чем больше, тем лучше! Как пример, можно ориентироваться по следующей таблице:

Мощность нагрузки 200 Вт 500 Вт 700 Вт 1000 Вт 1400 Вт 1700 Вт 2000 Вт
Напряжение аккумулятора
12 В
Время (АКБ 100Ач - 1 шт) 4 ч 40 мин 1 ч 50 мин 1 ч 30 мин 0 ч 50 мин 0 ч 40 мин 0 ч 30 мин 0 ч 20 мин
Время (АКБ 200Ач - 1 шт) 9 ч 30 мин 3 ч 40 мин 2 ч 40 мин 1 ч 40 мин 1 ч 20 мин 1 ч 10 мин 0 ч 50 мин
Время (АКБ 200Ач - 2 шт) 19 ч 10 мин 7 ч 30 мин 5 ч 20 мин 3 ч 40 мин 2 ч 40 мин 2 ч 20 мин 1 ч 50 мин
Время (АКБ 200Ач - 3 шт) 28 ч 30 мин 11 ч 40 мин 8 ч 10 мин 5 ч 40 мин 4 ч 10 мин 3 ч 20 мин 2 ч 40 мин

   Один АКБ емкостью 100 Ач сможет питать нагрузку 200 Вт на протяжении 4 часов и 40 минут. Если нагрузка будет 1400 Вт, тогда АКБ продержится 40 минут.

   В любом случае каждая система бесперебойного питания рассчитывается индивидуально и, соответственно, емкость АКБ подбирается согласно конкретно поставленной задаче.

Как можно увеличить время автономной работы системы?

   Увеличить время резервной работы системы можно за счет увеличения емкости АКБ либо путем уменьшения потребляемой мощности.
    Несколько советов:
   - используйте энергосберегающие лампы вместо ламп накаливания,
   - не подключайте к системе лишнюю нагрузку,
   - поставьте хотя бы пару солнечных панелей.

Можно ли использовать автомобильные аккумуляторы?



   Большинство портативных автомобильных инверторов до 500 Вт дадут Вам ток 220 вольт в течение 30-60 минут от автомобильного аккумулятора, даже если автомобиль при этом не работает. Это время зависит от состояния и возраста батареи, а также от потребляемой мощности включаемой аппаратуры 220 вольт. Если Вы используете инвертор при отключенном двигателе автомобиля, имейте в виду, что Ваш аккумулятор разряжается и Вам необходимо включать двигатель для его зарядки каждый час хотя бы на 10 минут.

   Инверторы более 500 Вт и стационарные инверторы бесперебойного питания.


   При расчете системы бесперебойного питания для частного дома мы рекомендуем использовать батареи глубокого цикла, которые могут переносить глубокие разряды на протяжении 300-500 циклов разряд-заряд. Обычные стартерные автомобильные батареи выйдут из строя уже после 10 циклов. Стартерные батареи предназначены для коротких нагрузок во время пуска двигателей, и не подходят для систем резервного питания. Если Вам постоянно нужен мобильный источник 220 в автомобиле для больших и продолжительных нагрузок, приобретите отдельную батарею глубокого цикла, соединив ее с основной батареей или генератором для зарядки. Если такой возможности нет, и Вы хотите обойтись имеющейся автомобильной батареей, то при использовании инвертора оставляйте двигатель работать. Иначе Вы рискуете не завестись.

Можно ли сделать бесперебойной систему отопления?



   Все современные газовые котлы за очень редким исключением требуют питания от сети 220 В. При этом их потребляемая мощность очень низка, что позволяет обеспечить довольно длительное время их автономной работы даже от небольшой емкости АКБ.

В моем доме 3-фазная сеть, могу ли я поставить 3-фазную систему?


   Как правило, на большинстве объектов с 3-фазным вводом можно установить 1-фазную систему бесперебойного питания без потери в ее функциональных возможностях защитить дом от перебоев. Все критические нагрузки группируются на 1 фазу и подключаются к инвертору. Во время отключения от городской сети две фазы будут обесточены, а та, что была защищена инвертором, продолжает питать подключенные к ней нагрузки.



   Если такой вариант не годится, то можно установить и 3-фазную систему. В таком случае есть 2 варианта:

  1. 3-фазная система с синхронизацией фаз – необходима при наличии 3-фазных нагрузок (двигатели, насосы и прочее). В данном случае при пропадании даже одной фазы вся система перейдет на резервную работу от АКБ и будет питать все 3 фазы.
  2. Три однофазных инвертора включенные каждый на свою фазу – более гибкая система, но только если нет 3-фазных нагрузок. При пропадании одной из фаз только на этой фазе включается инвертор. Остальные два будут заряжать АКБ и питать нагрузки на своих фазах от сети. Это значит, что пропавшая фаза может поддерживаться практически неограниченное время.

Нужен ли мне стабилизатор?



   Стабилизатор  желательно устанавливать в местах, где есть проблемы не только с частыми отключениями от сети, но и с качеством напряжения. Стабилизатор ставится на входе городской сети после счетчика и перед инвертором и его основной функцией является защита всех электроприборов от скачков напряжения и частоты. Инвертор же защищает только самые жизненно-важные нагрузки. По этой причине мощность стабилизатора, как правило, выше, чем мощность инвертора. Помимо этого, советуем выбирать мощность стабилизатора примерно на 50% выше совокупной мощности питаемых им нагрузок.

Какой выбрать генератор?


   Для обеспечения резервного электропитания объекта подойдет недорогой бензиновый генератор. Для его автоматизации он должен иметь панель управления с функцией автозапуска.

   В автономных системах имеет смысл инвестировать в более дорогую дизель-генераторную установку (ДГУ). Такие генераторы более надежны и долговечны; за счет низких оборотов (1500 об/мин) они менее шумны и имеют значительно более высокий ресурс.

Какая должна быть мощность генератора для работы в паре с инвертором?



   Если отключение электросети продолжается длительное время и аккумуляторы близки к разряду, то при наличии внешней электростанции с функцией автозапуска инвертор запускает ее и дом переходит на питание от генератора, который одновременно заряжает АКБ. Поэтому мощность генератора рассчитывается с учетом мощности подключенных нагрузок плюс мощность зарядного устройства.
   Если у Вас стоит инвертор мощностью 4-6 кВт, значит мощность генератора должна быть не менее 6-8 кВт.

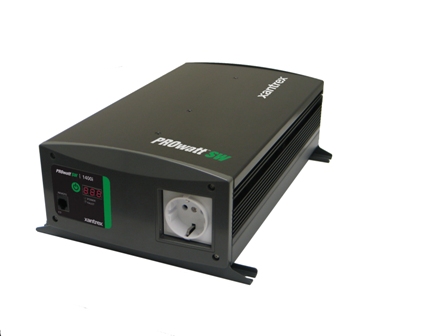

Какой инвертор лучше подойдет для катера или яхты?

   Есть две модели инверторов так называемого «морского» назначения, специально разработанные для обеспечения питания нагрузки напряжением чистой синусоиды 220 В – PROsine и PROwatt. Они отличаются по мощности и дизайну. Более подробные технические характеристики этих инверторов есть у нас на сайте.

Что такое ток чистой синусоиды и в чем его отличие от модифицированной синусоиды?


   Для большинства домашних приборов (освещение, ТВ, радио, холодильники) подойдет инвертор с модифицированной синусоидой. Но такие потребители, как автоматика газовых котлов и  циркуляционные насосы систем отопления либо вообще не работают (не работает поджиг)  с модифицированной синусоидой либо работают не корректно (гудение и перегрев).

Какой тип инвертора мне нужен – с чистым или модифицированным синусом?

   Инверторы с модифицированной синусоидой будут работать с большинством электроприборов. Если Ваша задача – обеспечить бесперебойное питание для домашнего освещения, телевизора, холодильника, то инвертор с модифицированной синусоидой будет наиболее экономичным решением. Инверторы чистого синуса предназначены для работы с более чувствительной аппаратурой.
